■岩崎 公共施設用照明器具仕様 アイ スポラート HIDランプ E39口金



幅広くご愛用いただいているHID投光器アイ スポラートのデザインを継承したLED投光器です。同一の部品を採用、また、前面ガードやルーバも使用可能です。


●型番：H373S, H373D, H573S, H573D

施設へ柔軟な対応性と高効率のスポット照明耐久性・高反射率・メンテナンス性も徹底追及アルグラス仕上げ反射鏡（アルグラスコーティング）

●すぐれた耐塩性
アルミ表面に高純度シリカガラスを二重層にコーティング。耐薬品性があり、重層の膜が、反射鏡の腐食を防ぎます。高反射率を維持する平滑な表面アルグラスコーティングした表面は、平滑な構造となり、メンテナンスが容易で、長期間高反射率を保ちます。
●耐塩性
使用部材には耐塩性能が高い材質を採用。一般形でも十分な耐塩性能を保持しメンテナンス性も向上。また、海岸地域や、重工業地帯など特に耐塩性能を必要とする場合には、重耐塩形または二重耐塩形（二重構造形）をおすすめします。
●端子台内蔵結線ボックス
端子台内蔵結線ボックスを標準装備しており施工が容易。
●フィルター
フィルターにより照明器具内部へチリ・ホコリの侵入を防ぐフィルターを装備。
●特殊用途にも対応
重耐塩形、二重耐塩形（二重構造仕様）の耐候性に優れたタイプの他、耐振形仕様、前面強化形などの特殊用途にも対応するラインアップです。
●大サイズに対応する高出力
1000W用、400W用の高出力タイプ。商業施設の大型たれ幕や、壁面のライトアップを兼ねたボード照明が必要な際に適しています。
●軸光度を高めた配光
コンピュータ設計により、軸光度を高めながら、ビーム光束を増加させ、効率の良い配光性能を実現。
●耐久性に優れ、省メンテナンス
アルグラス仕上反射鏡やステンレスの部材を多用するなど耐久性に優れています。また、器具内部へのホコリや湿気の浸入を防ぐフィルターも装備し、メンテナンス性も高めています。

■公共施設用照明器具仕様　アイ スポラート
水銀灯400W・FECマルチハイエース400W の照射写真をご覧になれます。

反射鏡 支持枠 前面部 光源筒 アーム 台座 ハンドル 俯角板
金具類
アルミ
（内外面アルグラス仕上）		 アルミダイカスト
（ポリエステル塗装）		 透明強化ガラス ステンレス
（ポリエステル塗装）		 鋼板
（溶融亜鉛めっき）		 鋼板
（溶融亜鉛めっき）		 ステンレス ステンレス

フィルター 結線ボックス
適合ケーブル径		 仕上色 照準器付き 適合ガード 適合ルーバ 質量
フィルター付 φ10.5〜12.5mm グレイ（マンセルN6） ステンレス GH5002(H573S・H573D) LH5002(H573S・H573D) 8.7kg(H573S・H573D)
- GH3002(H373S・H373D) LH3002(H373S・H373D) 5.5kg(H373S・H373D)

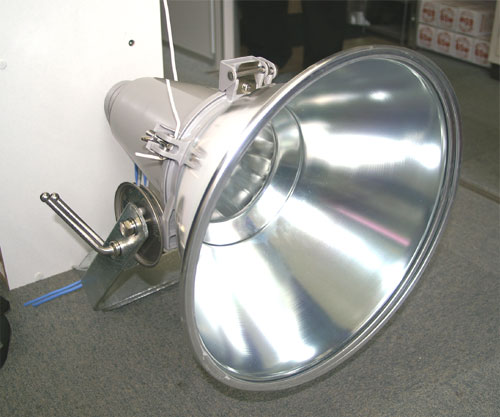

左の写真は、投光器ホルダー部分とステーの接続部分です。

写真のレバーを緩める事で、投光器を上下方向に動きます。

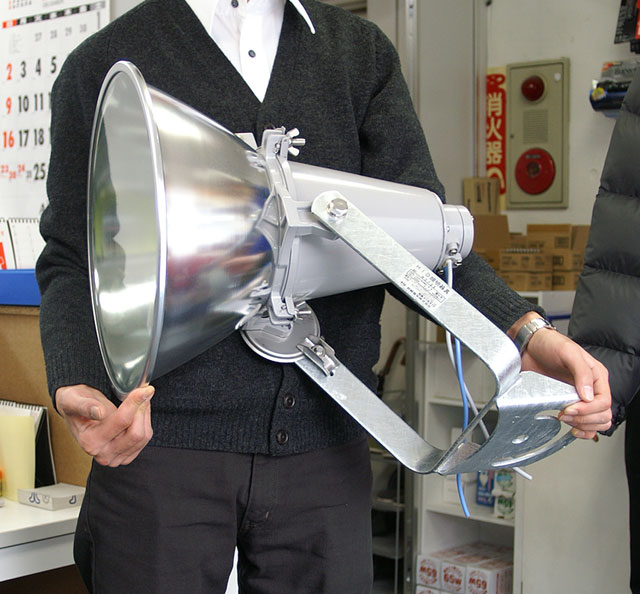

投光器の大きさを判り易くするために実際に持ってみました。かなり大きめです。

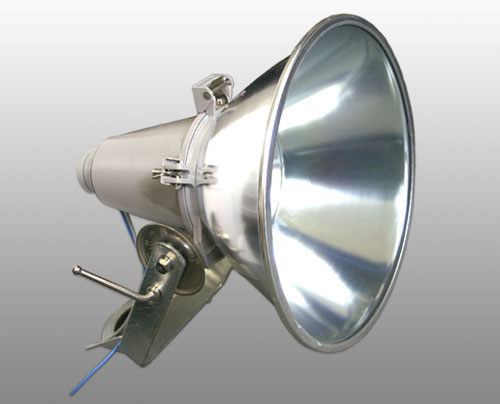

投光器反射笠には、写真では判りにくいですが、ガラスが付いています。

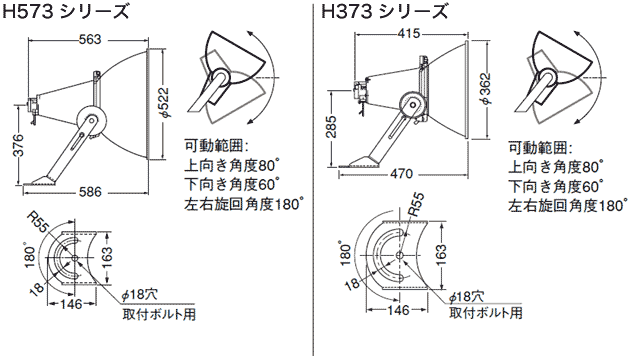

投光器にランプは付属しておりません。		 図面は、左画像をクリックして頂くと拡大表示されます。


※ご購入前に、ご覧頂くとより、投光器の違い等の情報がご覧頂けます。
投光器照射実験 違いを検証 ●電球豆知識(各種投光器の違いと特徴　照射実験)
ランプによる光の違い・コストを分かりやすく説明をしていますので是非ご覧ください。
投光器はどれくらい台数が必要なの？ ●投光器 使用台数目安
投光器を使う場合、広さに対して何台使用すればいいのか？場所・状況により異なりますが大まかな目安を掲載しておりますのでご参考にしてください。

Sタイプ　使用上のポイント
遠距離用投光器としての性能を十分活かすため、透明形ランプと組合せてご使用ください。蛍光形・拡散形ランプと組合せると、近距離形投光器となります。広い面積で低照度の場合は、アイスポラートDや、アイマルチフォーカスなど、中・近距離用投光器を併用すれば、均斉度の高い照明が得られます。
Dタイプ　使用上のポイント
中距離用として使用する場合は透明形ランプ、近距離用として使用する場合は蛍光形か拡散形ランプと組合せてご使用ください。
中・小規模の施設で、低照度から高照度まで、ムラの少ない照明が得られます。

■HIDランプ　110W〜400W　E39 適合ランプ一覧
狭角配光 HPJ1N-180〜400(M.NH)・中角配光 HPJ1M-180〜400(M.NH)

セラルクス MT250・400CE-W/BUD MT250・400CE-W/BUD
FECマルチハイエースH M250L〜400LSH/U
FECサンルクスエース NH10〜360LS
水銀ランプ H200〜400

広角配光 HPJ1W-180〜400(M.NH)

セラルクス M250・400FCE-W/BUD
FECマルチハイエースH M250L〜400LSH/U
FECサンルクスエース NH10〜360FLS
水銀ランプ HF200〜400X

※FECマルチハイエースHのUVカット形も適合します。
※セルフバラスト水銀ランプの場合BH(F)200/220V250Wが適合します。

■岩崎 H373S アイ スポラートS HIDランプ 110W〜400W E39口金


公共施設用照明器具仕様・防雨形　(狭角・広角配光)
Sタイプは透明型ランプ使用時に狭角配光に、拡散型ランプを使用時に広角配光になります。
ランプ種類 狭角 広角
透明型（クリア） ○
拡散型（フロスト）   ○
※ランプ・安定器・専用アクセサリー は別売りです。

●岩崎 H373S アイ スポラートS HIDランプ 110W〜400W E39口金
商品CD:1000159 メーカー希望小売価格 \40,700-
生産終了

■岩崎 H373D アイ スポラートS HIDランプ 110W〜400W E39口金


公共施設用照明器具仕様・防雨形　(中角・広角配光)
Dタイプは透明型ランプ使用時に中角配光に、拡散型ランプを使用時に広角配光になります。
ランプ種類 中角 広角
透明型（クリア） ○
拡散型（フロスト）   ○
※ランプ・安定器・専用アクセサリー は別売りです。

●岩崎 H373D アイ スポラートS HIDランプ 110W〜400W E39口金
商品CD:1000160 メーカー希望小売価格 \35,420-
取り扱い終了

■HIDランプ　110W〜400W　E39 適合アクセサリー
適合器具:H373S(D)・H373S(D)B2.5(4)・H365S(D)X
●岩崎 GH3002 アイ スポラート用 ガード
商品CD:1000163 メーカー希望小売価格 \35,640-
取り扱い終了
適合器具:H373S(D)・H373S(D)B2.5(4)・H365S(D)X
●岩崎 LH3002 アイ スポラート用　ルーバ
商品CD:1000164 メーカー希望小売価格 \24,750-
生産終了
■HIDランプ　660W〜1000W　E39 適合ランプ一覧
狭角配光(HPJ1N-660〜1K(M.NH))・中角配光(HPJ1M-660〜1K(M.NH))

FECマルチハイエース M700LS/BH・M1000LS/BH・M1000LS/BD
アイ　マルチメタルランプ M700B/BH・M1000B/BH・BD
FECサンルクスエース NH660LS・NH940LS
水銀ランプ H700・H1000

広角配光(HPJ1W-660〜1K(M.NH))

FECマルチハイエース M700LS/BH・M1000LS/BH・M1000LS/BD
アイ　マルチメタルランプ M700B/BH・M1000B/BH・BD
FECサンルクスエース NH660FLS・NH940FLS
水銀ランプ HF700・HF1000X

※1kWUVカット形メタルハライドランプは適合しません。
※セルフバラスト水銀ランプの場合BH(F)200(220)V750Wが適合します。

■岩崎 H573S アイ スポラートS HIDランプ 660W〜1000W E39口金


公共施設用照明器具仕様・防雨形　(狭角・広角配光)
Sタイプは透明型ランプ使用時に狭角配光に、拡散型ランプを使用時に広角配光になります。
ランプ種類 狭角 広角
透明型（クリア） ○
拡散型（フロスト）   ○
※ランプ・安定器・専用アクセサリー は別売りです。

●岩崎 H573S アイ スポラートS HIDランプ 660W〜1000W E39口金
商品CD:1000161 メーカー希望小売価格 \89,320-
税込特価 \44,616
購入数

■岩崎 H573D アイ スポラートS HIDランプ 660W〜1000W E39口金


公共施設用照明器具仕様・防雨形　(中角・広角配光)
Dタイプは透明型ランプ使用時に中角配光に、拡散型ランプを使用時に広角配光になります。
ランプ種類 中角 広角
透明型（クリア） ○
拡散型（フロスト）   ○
※ランプ・安定器・専用アクセサリー は別売りです。

●岩崎 H573D アイ スポラートS HIDランプ 660W〜1000W E39口金
商品CD:1000162 メーカー希望小売価格 \89,320-
税込特価 \44,616
購入数

■HIDランプ　660W〜1000W　E39 適合アクセサリー
適合器具:H573S(D)・H565S(D)X
●岩崎 GH5002 アイ スポラート用　ガード
商品CD:1000165 メーカー希望小売価格 \38,830-
税込特価 \21,549
購入数
適合器具:H573S(D)・H565S(D)X
●岩崎 LH5002 アイ スポラート用　ルーバ
商品CD:1000166 メーカー希望小売価格 \52,360-
税込特価 \29,062
購入数
