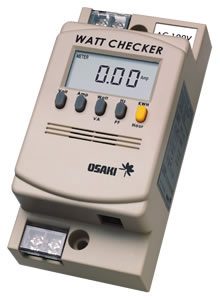

■大崎電気工業 MWC-01 ワットチェッカー 端子タイプ
 |
 |
 |
| 本機に電源（AC100V/200V）および負荷を接続します。通信端子より データ出力をする事が可能です。 |
すぐに測定データが表示されます。 ボタンを押すと測定データの 切替が出来ます。 |

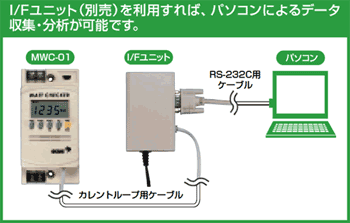

I/Fユニットからのデータは、電圧・電流・電力・皮相電力・周波数・力率・電力量・累積測定時間の順番に1秒間隔で出力されます。 |
| 型名 | 定格電圧 | 定格電流 | 定格周波数 | メモリ機能 | データ出力 | 出力間隔 | 外形寸法(突起物を除く) | 質量 |
| MWC-01 | AC100V AC200V |
15A | 50Hz 60Hz |
● | ● | 1秒 | 75(W)×58(D)×150(H)mm | 約320g |
| 電圧(RMS) (V) | 電流(RMS) (A) | 有効電力(W) | 皮相電力(VA) | 周波数(Hz) | 力率 | 電力量(kWh) | 累積測定時間(Hour) | ||||||||
| 範囲 | 精度 | 範囲 | 精度 | 範囲 | 精度 | 範囲 | 精度 | 範囲 | 精度 | 範囲 | 精度 | 範囲 | 精度 | 範囲 | 精度 |
| AC100V±10% AC200V±10% |
±1% | 0.00 〜 20.00 |
±1% | 0〜2200 (AC100V) 0〜4400 (AC200V) |
±2% | 0〜2200 (AC100V) 0〜4400 (AC200V) |
±2% | 47.0 〜 63.0 |
±2% | 0.00 〜 1.00 |
±0.03% | 0.00 〜 9999 |
±2% | 00:00 〜 9999 |
±30ppm |
※Ｉ/Ｆユニットには、専用のソフトとケーブルが付属しています。
OA機器などの設置時の動作確認・家電の待機電力のチェック・製品開発支援・店舗の節電等に使用する事が出来ます。
●電力/電力量/皮相電力/電圧/電流/力率/周波数/累積測定時間を、煩わしい操作なしで測定できます。
●端子タイプなので、盤などへの設置が簡単です。
●データ出力が可能ですのでパソコンを利用した分析が行えます。
●メモリ機能により、電源切断時もデータを保持（電力量・累積計測時間）します。
