■ マックスレイ(maxray) OP01230-04 位相制御調光器 300VAタイプ

【主な仕様】
  • 樹脂製
  • 調光回路用3路オフライト付
  • 1個用スイッチボックスに適合
  • プラスチックプレート付
  • 指定器具専用
  • 適合負荷容量LED4W〜300W 同一ボックス内への複合設置、 及び、樹脂ボックスへの取付けは240VA以下
  • LED器具設置台数は、器具により異なります。調光器の容量範囲内でご使用ください。
  • 寸法／W70×H120×D31

【最大接続灯数】
リネストラランプ OP01230-04
1台あたり
7.5W 片口形 500mm 32灯
両口形 500mm 32灯
4.5W 片口形 300mm 53灯

【各部名称】

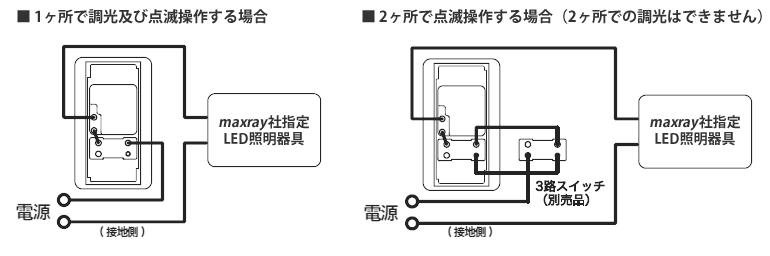

【結線図】

【仕様】
品名 適合スイッチボックス スイッチ 適合照明器具 電源電圧 周波数 適合負荷 使用
温度範囲		 質量

OP01230-04

 JIS C8340/JIS C8435 3路オフライト
スイッチ付		 指定LED器具
白熱灯器具（100V用）		 AC100V 50/60Hz 300VA 0〜35℃ 200g

  • 電線は、φ1.6またはφ2.0の銅単線をご使用ください。

スイッチボックス 設置 断熱施工 最大負荷容量
金属ボックス 単独 無し 300VA
有り 300VA
連接 無し 300VA
有り 270VA
樹脂ボックス 単独 無し 300VA
有り 270VA
連接 無し 270VA
有り 240VA

●マックスレイ(maxray) OP01230-04 位相制御調光器 100V 4W〜300W ホワイト
商品CD:1050160 メーカー希望小売価格 \15,950-
税込特価 \11,968
