■ パトライト シグナル・タワー 防爆積層信号灯 EDLR-3M2F-RYG AC100 - 240V 赤・黄・緑色

特徴

TIIS規格に適応した耐圧防爆構造です。
工場電気設備防爆指針（国際整合技術指針）JNIOSH-TR-46-1及び2：2015
構造規格：Ex db �UB+H₂T6 Gb (Zone1,Zone2)

• グローブ･･･硬質透明ガラス
• ボディ･･･アルミダイカストを採用し、美しい地肌に、塗装処理を施しています。
• ガス設備、塗装ライン、発電所、化学プラント、鉄鋼プラントなど、引火爆発の危険がある場所での、警告用にご使用いただけます。
• 電球やモータといった消耗部品を使用していないため、面倒な部品交換が発生しません。
• 点滅機能を使用可能。報知の幅が広がります。

※防爆ケーブルグランドは、オプション品を別途ご注文ください。
※LEDユニットの色組替えには対応していません。

仕様

定格電圧	AC100 - 240V
消費電力	5.4W
防爆構造	Ex db �UB+H₂T6(Zone1,Zone2)：TIIS規格
質量	9Kg
サイズ	φ60(信号灯部）
IP	IP66(IEC 60529) [環境条件：正方向]
対応トランジスタ	02:NPN/PNP M2:NPN

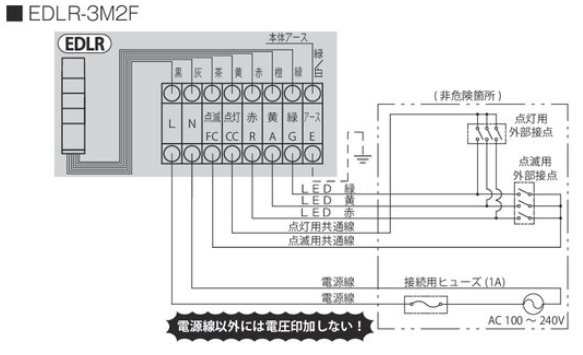

配線図

外観図(単位：mm)
