■電球豆知識 (角形リフレクター + NH360DLによる照射実験)
|
|
角形リフレクター + 岩崎アイサンルクスエース60 NH360DLの組み合わせで実際照射させ地上15cm〜60cmの範囲で照射される範囲を計測しました。なお、角形リフレクターは超広照形の為高さ30cm程度で照射範囲が測定不能となりました。また照度につきましても実測につきかなり誤差があると思われます。そうぞ参考程度にご覧くださいます様お願いいたします。 |
地上高 (cm) |
照射写真 |
照射範囲 |
照度(ルクス) 中心と(上段)リフレクタ側面方法 (下段)リフレクタ縦方向 |
中心 |
10cm |
20cm |
30cm |

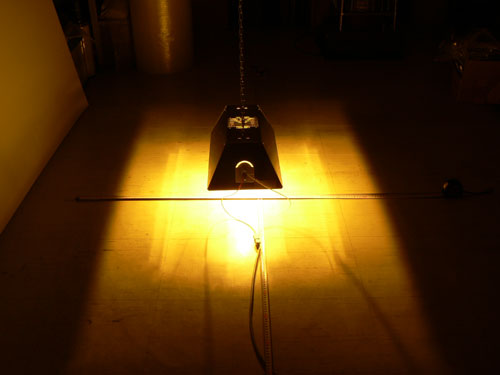

15cm |
|
縦100cm
×
横640cm
|
約10万 |
約7.5万 |
約3.5万 |
約1.3万 |
約8.5万 |
約6.3万 |
約2.7万 |

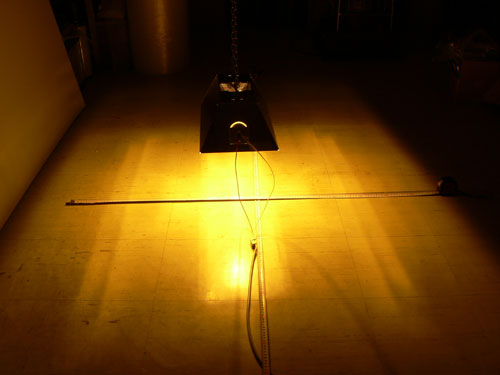

30cm |
|
縦300cm
×
横160cm
|
約6万 |
約3.7万 |
約2.3万 |
約1万 |
約5.6万 |
約4.2万 |
約2.5万 |

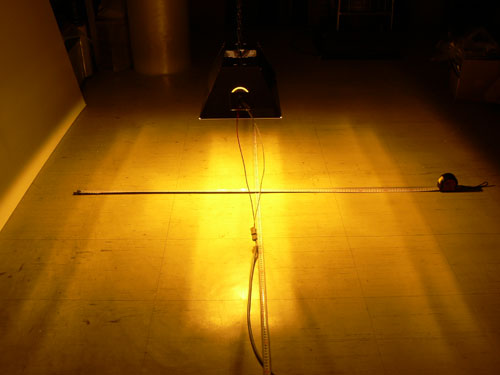

40cm |
|
測定不能 |
約3万 |
約3万 |
約1.8万 |
約1.4万 |
約3万 |
約2.5万 |
約1.8万 |

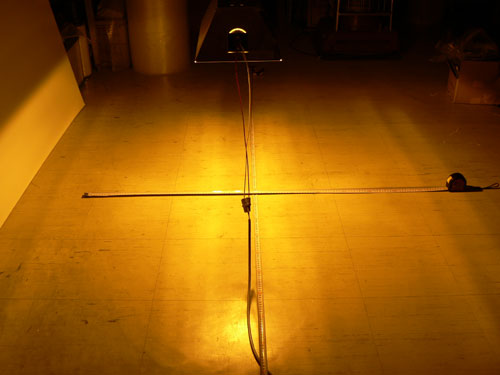

60cm |
|
測定不能 |
約1.5万 |
約1.5万 |
約1.3万 |
約1万 |
約1.5万 |
約1.3万 |
約1万 |
|
※写真をクリックすると大きな画像が別ウィンドウで開きます。 |
|
