■ DNライティング(DNL) DNLEDs TA-LED1571 LEDたなライト 光源一体型 全長1571mm

全長	全光束　N（5000K）	定格入力電圧	入力電力
1,571mm	2,180ルーメン	AC100V	18.9W

【特長】

• TA-LED たなライトは、棚下・什器内の商品の魅力を引き出す棚全面拡散光型です。
• 店舗のイメージ、陳列商品の材質や大きさにぴったり合う照明の形状・サイズ・明るさ・配光・色温度がラインナップされています。
• スッキリとしたデザイン。器具表面に組立ねじが見えない構造です。
• 電源は左右のコネクタから給電可能です。
• 木棚、スチール棚、ガラス棚に取付可能です。

【光源色】

電球色

昼白色

昼光色

【型式の見方】

TA-LED	1571	□□	（例）
種別	長さ	色記号

■ TA-LEDシリーズ ラインナップ
類似のシリーズや、ほかの全長のタイプは下記からご確認いただけます。
【仕様】

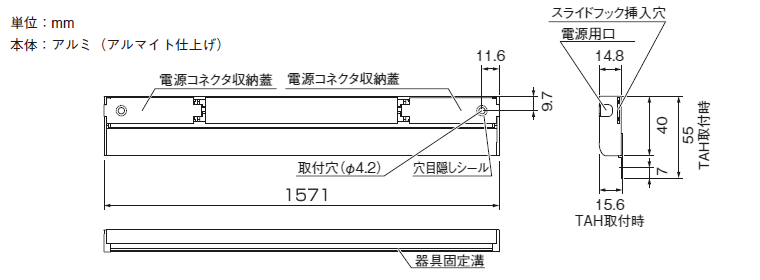

【寸法】
【付属品】

• 本体取付ねじ（3.5×16mmサラタッピングねじ2ヶ）

■ ブラケットの内々に取り付ける場合

• スライドフックTAC（別売）を器具の左右のスライドフック挿入穴に差し込み、器具をブラケットに引っ掛け、器具固定ねじを確実に締めてください。

■ ロイヤル製穴付ブラケットに取り付ける場合

• ブラケットフックBTAC（別売）のフック部の爪をブラケットの穴に差し込み、確実に収まるまでブラケットフックを回してください。
• 器具を器具受け部に前面から入れ、器具固定溝とブラケットフックの凸部が確実にはまるまで、器具を回すように器具受け部に 入れてください。棚板のズレ防止には、クッションテープ（ブラケットフックに付属）を使用してください。

■ 木棚に取り付ける場合

• 器具上面の穴目隠しシールを剥がし、電源コネクタ収納蓋を開け、取付穴を使用して付属のねじで確実に取り付けてください。

■ 電源コードと渡りコードの接続

• 左右どちらかの電源コネクタ収納蓋を開け、コネクタに電源コードDD2P（別売）のコネクタを接続してください。
• サイド板の電源用口から電源コードDD2P（別売）を引き出し、電源コネクタ収納蓋を閉めてください。
• プラグをラインコンセントに差し込んでください。
• 必要に応じてFモール（別売）、マグネット式コード留めCMG（別売）を用いてコードを配線してください。

■ 渡りコードの接続

• 器具間の電源送りをする場合は、渡りコードDK2P（別売）を使用し、連結使用可能灯数は10灯以内としてください。

■ 電源の供給

• 全ての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。

【注意事項】

• TA-LEDでの電源送りは最大10灯以内としてください。
• 周囲温度は5℃〜35℃の範囲で使用してください。
• 屋内仕様
