■BEAMAX (日本応用光学) CDMP-70 屋外用ゴボプロジェクター
シンボルマークや文字などが投影できる屋外用のスポットライトです。
投影される種板の大きさが直径50mmなので、 ステンレス・パターンプレートでも投影できます。
左写真は下向きに投影するように構成され、水平や上向きに投影することも可能です。

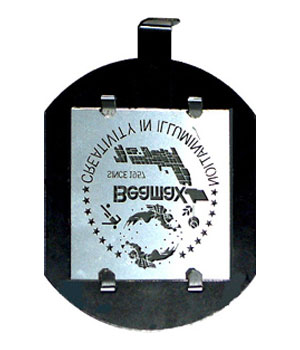

パターンが投影される部分は、ステンレス・パターンプレートを使用しても、つなぎの目立たない
複雑なパターンを投影できます。アパーチャの中心に光が集中しないように楕円から外れたカーブの
構造なので、ステンレス・パターンプレートが焼けたり、ガラス・パターンプレートが熱で割れたりする事はございません。
投影レンズは2枚構成ですが、像の歪みや色収差を改善しています。
安定器を内蔵しており、直接電源に接続が可能です。

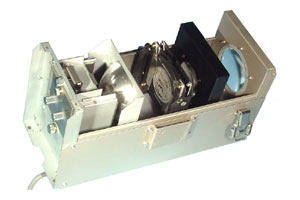

器具の蓋を取ると、器具内部全体が露出する構造になっており、電球交換・電球位置調整・
パターンプレートとカラーフィルタの挿入・焦点調節・レンズ清掃などがやり易くなっています。
フォーカス調整、色フィルター可能。ズーム機能はついていません。投影サイズは下記表を参照下さい。
【仕様】
●灯体材質：ステンレス薄鋼板
●仕上げ：アクリル樹脂焼付塗装
●本体質量：5.5kg
●消費電力：100V 50/60Hz 85W
●冷却方法：自然空冷
●適合ランプ：セラミックメタルハライドランプ 定格寿命12,000時間
（CDM-T 70W/830 色温度：3000K） （CDM-T 70W/942 色温度：4200K）
●安定器(高力率)：電子安定器内蔵、100/200V共用、50/60Hz共用
●光学部：アパーチャ直径50mm、最大パターン直径50mm、パターンプレートは左右9度まで
●投影レンズ：2枚構成 ｆ＝95mm
●器具取付：ヨークをボルトにより固定
【投影データ】
| 投影距離 |
1m |
2m |
3m |
4m |
5m |
10m |
| 照射面直径 |
0.58m |
1.16m |
1.74m |
2.32m |
2.90m |
5.8m |
| 照度 |
12400 lux |
3100 lux |
1380 lux |
775 lux |
496 lux |
124 lux |
|
※納期に約2〜3週間ほどお時間がかかります。
|
