■古河電工 MCPET　反射板　施工例


MCPET　反射板を使用した省エネ実績を施工例として、下記に写真を掲載いたします。
(古川電工ホームページより抜粋させて頂いております)

改正省エネルギー法が成立。2008年5月「エネルギーの使用の合理化に関する法律（省エネ法）の一部を改正する法律案」が国会で可決成立しました。
これまで重点的に省エネルギーを進めてきた産業部門だけでなく、オフィスやコンビニなどの業務部門や住宅などの家庭部門における対策も強化する内容となっています。2010年4月より施行予定。

現行 改正後
一定規模以上の大規模な工場に対して
工場単位のエネルギー管理義務。 		事業者単位（企業単位）のエネルギー管理義務を導入。 年間エネルギー使用量（原油換算値）が全体で1500KL以上の事業者が国の指定を受ける。
フランチャイズチェーンについても一事業者として捉え事業者単位の規制と同様の規制を導入。 企業単位で定期報告書、中長期計画書を提出する。


　■事務所内の省エネ

消費電力を削減して、CO2排出量を減らせます。 消費電力は約53%削減。 照度は約100%を維持。

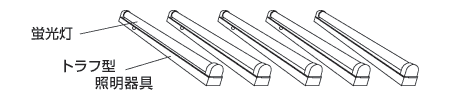

施工前 蛍光灯2本付きの事務所
平均照度（実測） 674Lux		 施工後 蛍光灯1本に変更
消費電力量を削減。 平均照度（実測） 747Lux

※照度は実測値です。 施工前の照度は、蛍光灯の経年による光束の低下を考慮しておりません。
　 施工後の蛍光灯は新品を使用。蛍光灯器具は高効率インバーター1灯にMC-PET反射板を取付け使用しております。

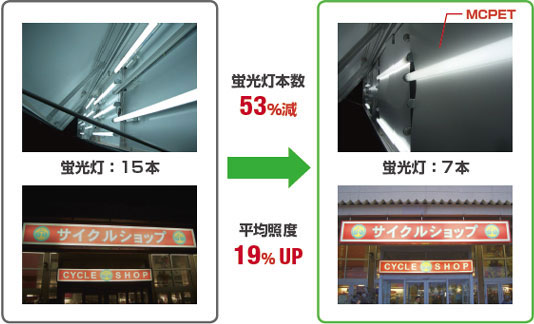

　■屋外店舗看板の省エネ

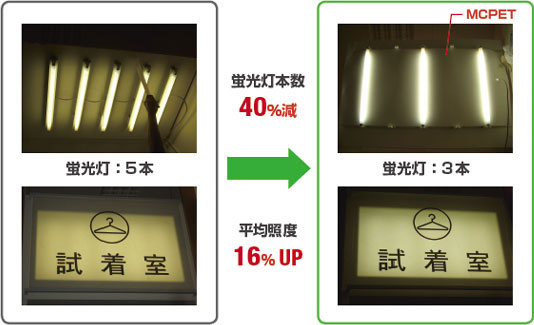

　■屋内案内表示の省エネ




　■天井照明 例

MCPETを使用 ランプ2灯で従来の3灯と
同等以上の明るさを実現 		従来タイプ 反射板は白色塗装銅板を使用

埋め込み式照明の30%省エネ、さらに省エネランプでの70%省エネ

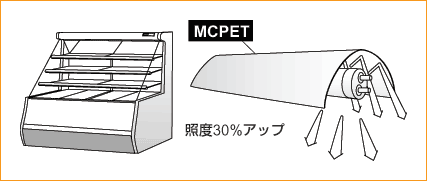

　■冷凍ショーケース 例


ショーケースの照度アップ


　■コルトンボックス 光天井 例

従来の取付け方法


MCPETを使用した場合
明るさ60%アップ　ランプムラ解消 省エネ40%　照度維持
　
※光天井は天地が逆になります。


　■コンビニのファザード看板 例

ファサード看板の50〜70%省エネ
ランプ1灯化で50%省エネ
さらに省エネランプでの70%省エネ


　■薄型看板の作製方法

　


　■薄型・両面面光源の作製方法
