■ デジタル XVR3S型 LED表示・回転灯 φ100mm AC100～230V ブザー付

トップページ > 回転灯 > デジタル LED回転灯 XVR3型 φ100mm > XVR3M03S・XVR3M04S・XVR3M05S・XVR3M06S AC100～230V ブザー付

取扱説明書・寸法・結線図

※写真はブザーなしタイプです。台座は付属しません。

■ 回転・点滅・フラッシュ、合計10パターンから動作を選択可能です。

ブザー付	定格電圧： AC100～230V

多様な設置ニーズに対応するLED表示・回転灯です。
看板・駐車場・工事現場・建設機械・食品工場など、屋外や防水性能が求められる場所でも使用可能です。

【特長】

保護度： IP23 (垂直、水平、倒立)
カラー･････赤　橙　緑　青
装置に合わせて回転、点滅、フラッシュの閃光パターンを選べます。
モータレスの回転灯として使用可能でメンテナンスを削減できます。
光源がLEDなので長寿命で振動にも強くメンテナンスフリーで、しかも省電力。
PLCでダイレクト駆動可能です。

【ブザーの音声レベル】

ボリュームは70dB～90dBの範囲で調節できます。

【取付方向制限について】

屋内：垂直/水平/倒立
屋外：垂直

【耐振動について】

4.6G (垂直、水平、倒立)

【閃光パターン】

モードスイッチで合計10パターンから動作を設定可能です。

流動式回転			点滅		フラッシュ
モード０	モード1	モード2	モード3	モード4	モード5	モード6	モード7	モード8	モード9
100回／分	140回／分	200回／分	60回／分	130回／分	連続 3回	連続 5回	連続 8回	連続 11回	連続

【引き出し線】

長さ	線種
400mm	信号線電源線	VCT-F（φ8.2）AWG19×5芯

■仕様

ブザー付
定格電圧： AC100～230V

型式

色

電圧

使用電圧
範囲

消費
電力

突入
電力

製品
質量

光源

保護度

材質

電子
ブザー音

音圧
レベル

レンズ

本体

ラバーベース

XVR3M04S

赤

AC100～230V

AC90～253V

3.2W

0.5A

538g

LED

IP23

PBT+PC

EPDM

ピー
ピー
ピー

70～90dB
（1m前方）

XVR3M05S

橙

XVR3M03S

緑

XVR3M06S

青

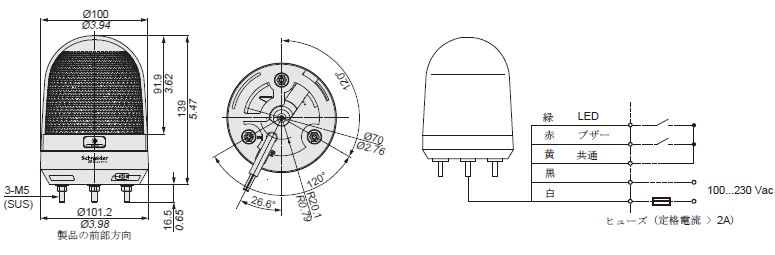

■ 外観図　（mm）

■ 底面図　（mm）

■ 配線例

※納品にお時間を頂く場合がございます。お急ぎの際は事前にお問い合わせ下さいます様お願いいたします。
※デジタル　回転灯は、返品不可となりますので、お間違えのないようご注文をしてください。
