■ 東芝 LEDユニットフラット形 6W E-CORE

トップページ > 生産終了品一覧 > 東芝 LEDユニットフフラット形 6W E-CORE

図面

■東芝 LEDユニットフラット形 6W E-CORE

調光対応	屋内対応	屋外対応	断熱材施工器具対応	密閉型器具	口金
×	○	×	×	×	GX53-1a

LEDの特長をいかした、薄くコンパクトなLED照明ユニットです。
口金は薄形構造の「GX53口金」を採用し、東芝社独自の放熱技術や電源小形化技術を組み合わせることで、LEDユニットに電源回路を内蔵させながら、薄くコンパクトな形状を実現しています。
照明器具側に電源回路を配置する必要がないため、器具設計の自由度が増し、従来にない新しい薄形器具が可能になります。
また、東芝社独自の放熱技術や、「ネオボール」シリーズ等で培った電源小形化技術により、
外径90mm、厚さ38mmのフラットな形状を実現しながら、点灯に必要な電源回路を内蔵。

照明器具側に電源回路の配置が不要なため、器具設計の自由度が増し、従来にない新しい薄形器具が可能になります。

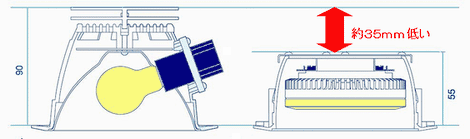

年住宅の天井裏の空スペースは少なくなっており、ダウンライト器具には埋め込み深さの少ない薄形化が求められています。従来のミニクリプトン電球60W形を搭載した器具は、埋め込み深さが約90mmですが、「フラット形6W」専用器具は埋め込み深さが約55mmと、従来器具と比べて約35mm（約39％）削減できます。

種類	形名	光源色	色温度（k）	外径（mm）	厚さ（mm）	質量 (g)	口金	入力電圧 (Ｖ)	消費電力 (W)	入力電流 (mA)	ビームの開き (度)	全光束 (lm)	最大光度 (cd)	平均演色評価数 (Ra)	定格寿命 (h)
広角	LDF6N-GX53	昼白色相当	5000	90	38	140	GX53-1a	100	6	110	100	410	140	80	40000
広角	LDF6L-GX53	電球色相当	2800	90	38	140	GX53-1a	100	6	110	100	350	120	80
中角	LDF6N-WGX53	昼白色相当	5000	90	38	140	GX53-1a	100	6	110	40	410	740	80
中角	LDF6L-WGX53	電球色相当	2800	90	38	140	GX53-1a	100	6	110	40	350	640	80

■広角タイプ ■中角タイプ

生産終了商品下記記載の商品は既に生産を終了しております。後継品をお求め下さいますようお願い致します。
■広角タイプ
●東芝 LEL-FW6N-GX53 LEDユニットフラット形 6.4W 昼白色相当広角　生産終了　→　LDF6N-GX53
●東芝 LEL-FW6L-GX53 LEDユニットフラット形 6.4W 電球色相当広角　生産終了　→　LDF6L-GX53
●東芝 LDF6N-GX53 LEDユニットフラット形 6W 昼白色相当広角生産終了 → 東芝 LDF7N-GX53/2
●東芝 LDF6L-GX53 LEDユニットフラット形 6W 電球色相当広角生産終了 → 東芝 LDF7L-GX53/2

■中角タイプ
●東芝 LEL-FW6N-GX53F LEDユニットフラット形 6.4W 昼白色相当中角　生産終了　→　LDF6N-WGX53
●東芝 LEL-FW6L-GX53F LEDユニットフラット形 6.4W 電球色相当中角　生産終了　→　LDF6L-WGX53
●東芝 LDF6N-WGX53 LEDユニットフラット形 6W 昼白色相当中角生産終了 → 東芝 LDF7N-WGX53/2
●東芝 LDF6L-WGX53 LEDユニットフラット形 6W 電球色相当中角生産終了 → 東芝 LDF7L-WGX53/2
